A級鋅氧粉
製程概述
主要製造方法採用法國法(French Process)，
即Zinc Dross批式熱浸鍍鋅廠之鋅渣(Zn＞92%)
經熔解爐中熔融(約500~600°C)，經純化後，
加入氧化爐內加熱至920°C左右，產生鋅蒸氣，
在爐頂出口處自然反應生成氧化鋅，
使用送風機抽送並利用外部管路冷卻粉末，
經布管-袋式集塵器收集，
由送料機將粉末均勻攪拌，最後裝入包裝袋中
氧化鋅是鋅的氧化物，難溶於水、酒精及有機溶劑中，可溶於稀酸、氨水和鹼液中，是白色六角型結晶性粉末，又稱為鋅白。
受熱變黃，冷卻恢復原色，比重5.6，熔點為1975°C，不可燃，粉末無毒。
產品規格
| a.分子式（Chemical Formula） | ZnO |
| b.分子量（Molecular Weight） | 81.38 |
| c.融點（Melting Point） | 1800℃以上 |
| d.比重（Specific Gravity） | 5.5-5.7 |
| e.平均粒徑（Mean Purticle Size） | 1.0-1.5μ |
| f.比表面積（Surface Area） | 3.0-5.0m²/g |

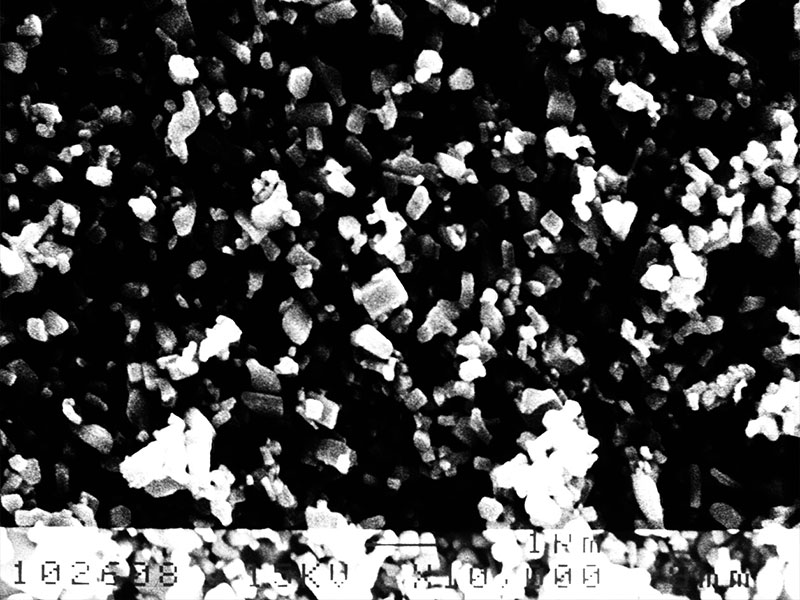

| g.粒子結構（Particle Shape） | Nodular |
| h.吸油量（Oil Absorption, DOP） | 28ml/100g |
包裝：25公斤PP編織淋膜袋
|
保證值
(Guarantee Value) |
一般分析值 (Typical Assay) |
|
| 1.純度 (Assay)ZnO |
Min. 99.50% | 99.60% |
| 2.水份 (Moisture) |
Max. 0.30% | 0.15% |
| 3.水溶份 (Soluble in H2O) |
Max. 0.10% | 0.03% |
| 4.鹽酸不溶物 (Insoluble in HCl) |
Max. 0.10% | 0.05% |
| 5.鉛 (Pb ,Lead) |
Max. 0.10% | 0.05% |
| 6.鎘 (Cd, Cadmium) |
Max. 0.01% | 0.003% |
| 7.篩殘份 (Reduce 325 mesh) |
Max. 0.10% | 0.05% |
| 8.PH值 (PH Value) |
7.35-7.50 | 7.42 |
- 橡膠工業：加硫輔助促進劑。
- 陶瓷玻璃：降低熱膨脹係數，防止龜裂、變形，並可增加明艷度。
- 化成皮膜劑：反應成磷酸鋅，可做烤漆之前處理，具防銹、高附著性之優點。
- 塑膠工業：各種樹脂（Resin）中，可加鋅氧粉改進品質，亦可反應成硬脂酸鋅調配成無毒安定劑。
- 電子零件：軟性磁芯、突波吸收器。
- 塗料、油墨：抗紫外線特性佳，亦可防霉。
